태하 나노펜 시스템

FEATURE

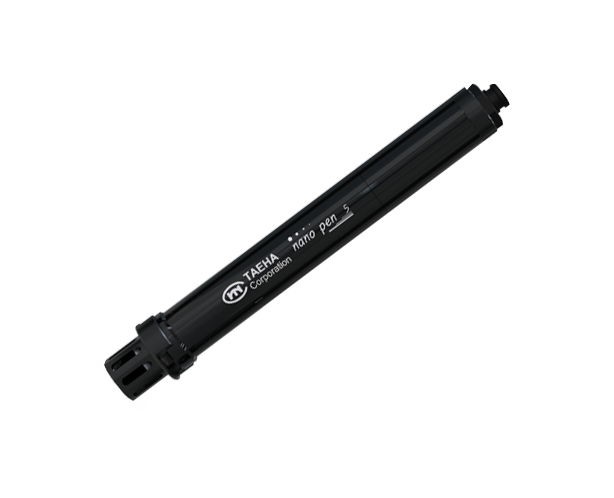

공기압 없이 모터 구동 방식으로 극소량을 정밀하게 토출할 수 있는 펜타입 디스펜서 Nano pen series 입니다.

3, 5, 10, 30cc 용량의 배럴을 적용할 수 있고, 전용 배럴과 플런저를 사용해야 합니다.

편리하고 안정적으로 초미량 토출이 가능한 신개념 디스펜서입니다.

나노펜 내부에 적용한 마그네틱은 배럴 교체 작업과 셋업을 용이하게 합니다.

간단하고 컴팩트한 설계와 구조로 자동화 라인이나 다연식 구성이 용이하고,

고속 토출이 가능하여 다양한 어플리케이션에 적용이 가능합니다.

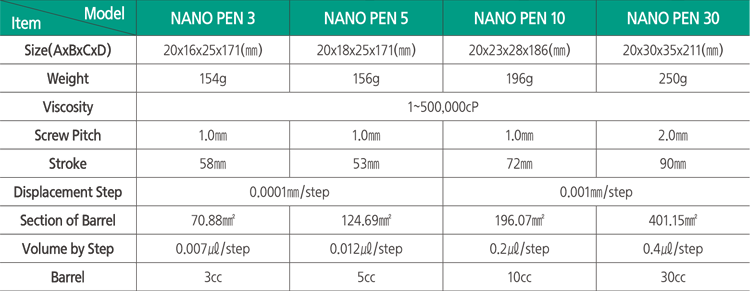

Model Specifications

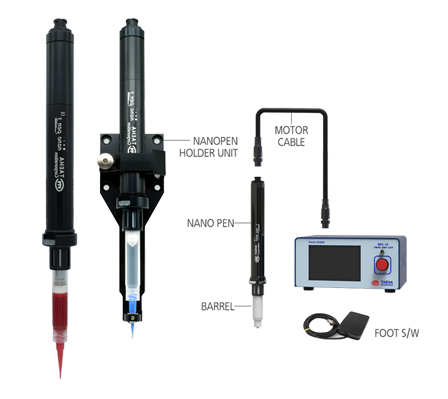

시스템 기본 구성


나노펜의 기본 구성으로 전용 제어기와 나노펜을 결합하여 안정적인 고정도 미량 토출을 실현합니다.

NPC-10은 나노펜 일반 시스템 구성을 위한 전용 컨트롤러로, 디지털 방식의 멀티 기능을 보유해 간단한 조작만으로도 손쉽게 토출량을 제어합니다.

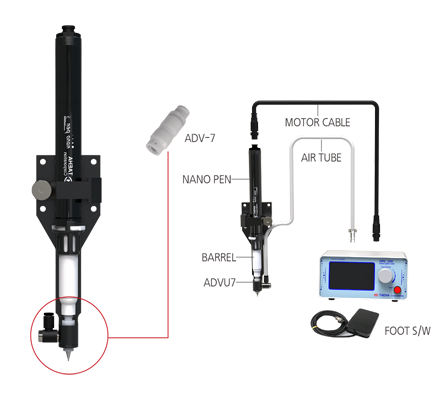

밸브 적용 구성


나노펜에 Anti-drip valve(ADV7)을 적용하여 필러가 함유된 재료(저~고점도)를 Ø0.5 이하의 초미량 토출이 가능합니다.

미세 점도포 시 발생할 수 있는 잔압을 제거, 탈수케익을 방지하여 필러로 인해 노즐 끝이 막히는 Clogging 현상을 예방할 수 있습니다.

NPC-10V는 나노펜&밸브 시스템을 위한 전용 제어장비로 디지털 방식의 멀티기능을 보유해, 간단한 조작만으로도 다양한 토출 조건을 안정적이고 쉽게 제어할 수 있습니다.

Color touch screen 디스플레이로 작업자가 쉽고 명확하게 데이터를 제어할 수 있습니다.
